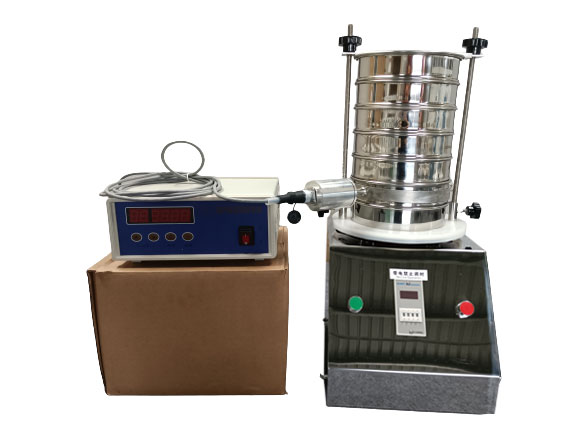

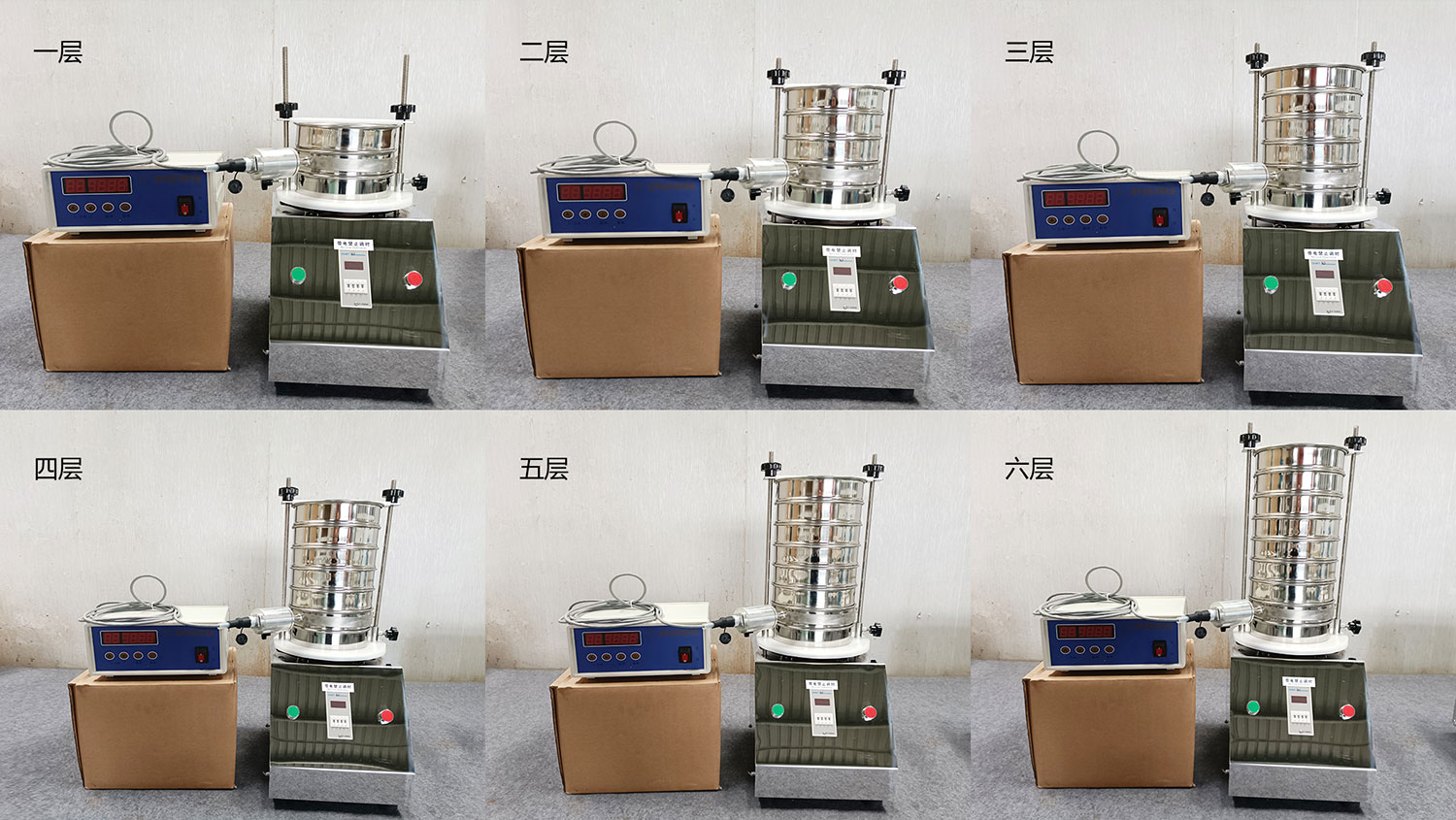

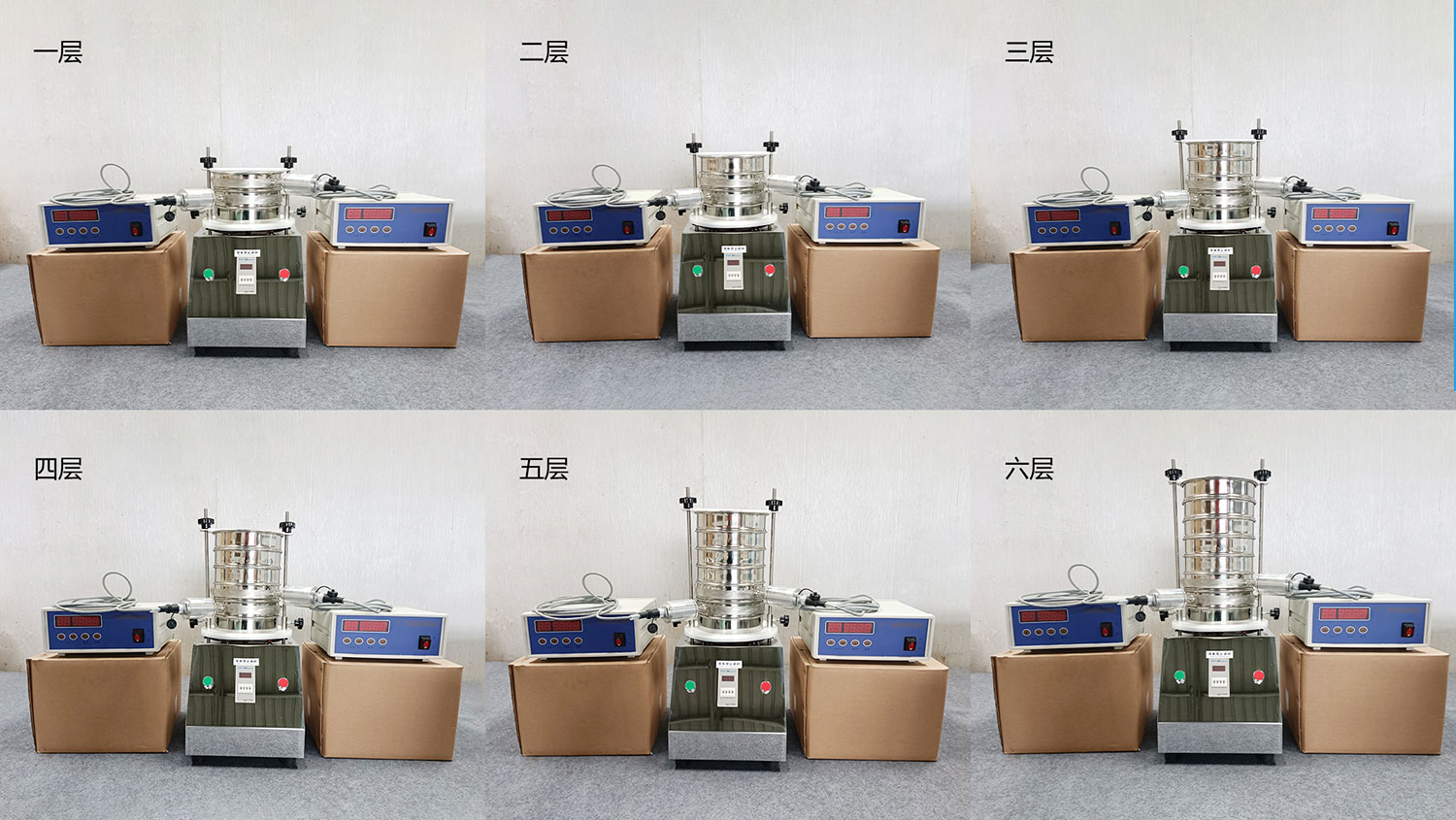

1. 概述：　　超聲波篩分系統是一種簡單實用、可靠的篩分系統，是當前網孔堵塞的有效的解決方法。可廣泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效解決因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。　　2. 結構：　　JCC-2超聲波諧振電源： 37KHz高頻大功率超聲波諧振電源。內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作簡單方便。長時間工作振蕩器發熱量低，工作狀態穩定。　　l 高頻連接線：超聲波振蕩器與超聲波諧振電源之間采用電纜連接。　　l 連接器： 航空連接插件。　　l 振蕩器： 高性能超聲波轉換器件。　　l 超聲波網架： 由外網架與共振環組成。　　l 篩網： 適用于10目~635目。　　3. 基本工作原理：　　超聲波篩分系統由超聲波諧振電源、振蕩器、共振環組成。超聲波諧振電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環產生共振，然后由共振環將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。　　4. 一般技術數據：　　超聲波諧振電源：　　4.1  電源輸入： 交流220V±10%   50~60Hz　　4.2  整機電流： ≤0.6A　　4.3  高頻電流： ≤0.4A　　4.4  工作頻率： 37KHz　　4.5  工作模式： 連續、 脈沖　　4.6  環境溫度： -10~40℃　　5. 使用說明：　　5.1  超聲波控制儀與旋振篩分別供電，旋振篩為三相供電，超聲波電源為單相供電，二者均需可靠接地。　　5.2 超聲波諧振電源后面板接線盒中有紅色（正極）和黑色（負極）兩個接線柱，請分別把超聲波連接電纜的紅色與藍色線與之連接，并檢查連接可靠。連接電纜的航空插頭端與振蕩器連接，并保證密封固定牢固。　　5.3 接好超聲波諧振電源電源及超聲波連接電纜線，檢查無誤后打開超聲波電源開關。隨著一聲“滴”的聲響，超聲波諧振電源起動，顯示窗口顯示“P0”，并進入自檢狀態。幾秒鐘后顯示窗口顯示工作電流，頻率自動搜索，30秒后超聲波諧振電源進入正常工作狀態。用手觸篩網，篩網振感明顯。　　5.4 超聲波諧振電源共有2種工作狀態：連續工作狀態（左邊窗口顯示：Cn，n為1~9數字）和脈沖工作狀態（左邊窗口顯示：Hn，n為1~2數字），正常為連續工作狀態。在連續工作狀態下，按脈沖鍵，進入脈沖工作狀態。在脈沖狀態下按脈沖鍵，返回連續工作狀態。在連續工作狀態下按暫停鍵，超聲波暫停輸出，再次按暫停鍵，超聲波輸出恢復并重新自動搜索一次。　　5.4.1  連續工作狀態：　　連續工作狀態可進行功率調節。在連續工作狀態下按調節按鍵（   、   ）可以進行功率變換，其中C9功率大，C1功率小（調功率時左邊窗口Cn閃爍，選好功率檔位后按“脈沖”鍵進行確認，窗口閃爍停止，此狀態記憶保存）。　　5.4.2 脈沖工作狀態：　　在連續工作狀態下按脈沖鍵進入脈沖工作狀態。以當前連續工作狀態為C5功率檔為例，脈沖工作方式描述為：在C5功率檔工作1秒，然后停止輸出0.5秒鐘，依次循環。　　脈沖工作狀態設有2檔（H1、H2），H2檔比H1檔脈沖電流工作時間稍長。在脈沖工作狀態下按調節按鍵，可以進行檔位變換（左窗口Hn閃爍，選好檔位后按脈沖鍵確認，窗口閃爍停止）。在Hn不閃爍的時候按脈沖鍵，返回到連續工作狀態。　　6、 其它注意事項：　　      在使用超聲波振動系統前，請仔細閱讀本注意項，按說明操作，以免造成設備不必要的損壞。　　6.1 超聲波諧振電源工作輸入電壓為交流220V。超聲波功率輸出由機箱后面板接線盒引出線。其中棕（紅）色為“+”極，蘭（黑）色為“-”極。接線時一定要注意電壓極性，不準接錯線。　　6.2 在能夠滿足生產要求的情況下，功率檔位調低些較好。大電流不要超過0.4.　　6.3 篩格里面沒有負載即篩格沒有固定好的時候，請勿打開超聲波電源。否則，容易造成電源過流和篩格及振蕩器的損壞。　　6.4 篩格篩網一定要繃緊，否則影響超聲波輸出及振動效果。　　6.5振蕩器航空插頭對接螺絲一定要擰緊，并用絕緣膠帶包好，防止進粉塵。在使用中注意保護此連接件。　　6.6 在機器開動前檢查振蕩器與連接線插頭的螺母是否上緊，振蕩器與篩格是否上緊。在使用過程中，注意機箱與振蕩器間連接線的保護，連接線及振蕩器插座要注意防潮，連接插頭及插座不準進水。　　6.7  如果物料導電，請把超聲波連接線加長，把超聲波諧振電源與篩分現場隔離，以防止物料進入電源箱中引起短路。　　6.8  如發現機箱中風扇噪音大，或轉動不暢，請更換風扇。機箱放在通風處，勿包裹或覆蓋其它物品。　　6.10 每套超聲波包括一臺諧振電源，一個振蕩器，一個篩格。三者請編號配套使用效果更佳，勿與其它超聲波混淆。　　　　7．超聲波分機常見故障及處理：序號故障現象可能原因處理方法1打開電源開關后，超聲波諧振電源無顯示，超聲波不工作。1、220V電源沒電1、檢查220V電源2、電源線斷路2、檢查電源線，如有斷路，更換或維修。3、諧振電源保險管燒斷3、更換保險管4、諧振電源船型開關故障。4、更換船型開關2超聲波諧振電源顯示錯誤字E1，或網面無振動。1、超聲波諧振電源與振蕩器之間的連線斷路。1、 用萬用表檢查連接線及插頭（a: 連接線紅棕色線與插頭1位相通，蘭（黑）色線與插頭2位相通。兩線間絕緣電阻不低于1MΩ。b: 振蕩器與連接線接好，把萬有表放到測電容檔上，測量振蕩器兩出線間的電容，容值應當大于4nF，否則表明連接線到換能器至少有一根線斷。）2、 連接線插頭進水受潮或進入導電物質被擊穿。2、 檢查連接插頭，如有斷路短路及時修復檢查電纜及插頭絕緣值，如電阻小于1MΩ則更換插頭。3、振蕩器故障3、 檢測方法如1，2所示。     故障無法排除請返廠維修3超聲波諧振電源電流小，網面振幅弱。1、連接電纜及插頭絕緣值不夠。1、 檢查電纜及插頭的絕緣值。2、振蕩器沒有鎖緊2、 用大板手?jǐn)Q緊振蕩器。3、篩網沒有繃緊，或篩網開膠。3、 繃緊篩網，或重新繃網。4、振蕩器與網架底座間有臟物。4、 清除底座間的雜物。5、共振環或支撐條有裂紋造成頻率失調5、 檢查共振環或向我公司報修
